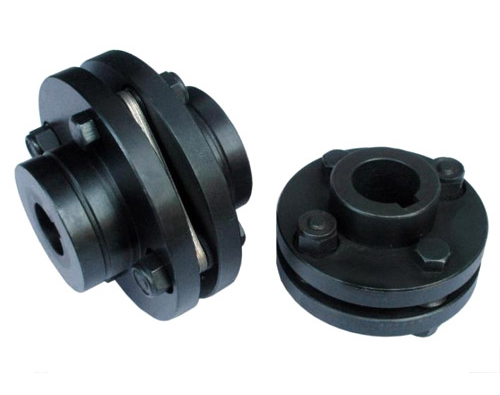

泊头膜片联轴器

泊头膜片联轴器

JMⅠ型弹性膜片联轴器弹性变形来补偿所联两轴的相对位移,是一种的金属弹性元件挠性联轴器,不用润滑,结构较紧凑,
泊头膜片联轴器详细说明:



JMⅠ型弹性膜片联轴器适用于高温、高速、有腐蚀介质工况环境的轴系传动,广泛用于各种机械装置的轴系传动,如水泵(尤其是大功率、化工泵)、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空(直升飞机)、舰艇高速动力传动系统,经动平衡后应用于高速传动轴系已比较普遍。与齿式联轴器相比,没有相对滑动,不需要润滑、密封,无噪声,基本不用维修,制造较方便,可部分代替齿式联轴器,膜片联轴器在   上工业发达   应用已很普遍,在实际应用中一般采用接中间轴型,以提高两轴线偏移补偿性能。

JMⅠ型弹性膜片联轴器弹性变形来补偿所联两轴的相对位移,是一种的金属弹性元件挠性联轴器,不用润滑,结构较紧凑,,使用寿命长,无旋转间隙,不受温度和油污影响,具有耐酸、耐碱、   的特点。膜片联轴器具械、承载能力大、质量轻、结构尺寸小,传动效率和传动、性好、装拆方便,且具有无相对滑动,不需润滑,使用寿命长、无噪声、耐酸、碱、   等特点,可用于高温、低温和有油、有水和腐蚀介质的工况环境。适用于中、高速、大转矩轴系传动。以及各种机械装置载荷变化不大的轴系传动,通用性。

(1)故障树分析法具有简明、直观、   的特点,是进行膜片联轴器失效分析的一种   的方法。

(2)建立的膜片联轴器失效故障树考虑了11个基本事件,通过对故障树的分析,找到了膜片联轴器工作时的薄弱环节,得出膜片损坏是导致其失效的   主要因素。

(3)由定性分析确定了影响膜片联轴器发生失效的主要因素,提出了相应的   措施,为预防或减少膜片联轴器失效提供了重要帮助。

对工程中常用的膜片联轴器的失效进行了故障树分析,通过现场勘查和搜集经验数据   每个基本事件的发生概率,   后由公式计算   的膜片联轴器失效概率是非常具有参考价值的。如夹送辊在工作过程中由于承受咬入冲击动载荷,使得膜片联轴器受到峰值转矩,使其三组受压膜片组失稳破坏,联轴器承载能力下降,并在短时间内失效,从而直接影响其正常工作,由此可见,对膜片联轴器进行故障树分析锁定其中的   薄弱环节进行   换或维修是重要和实用的。



JMⅠ型弹性膜片联轴器基本参数和主要尺寸(JB/T 9147-1999)(单位:mm)

型号 公称
转矩
Tn
/N·m
瞬间
大转矩
Tmax
/N·m
许可
转速
[n]
/r·mi -1
轴孔直径
d(H7)
轴孔长度 D 扭转刚度 C /104N·m/rad t 转动惯量 I /kg·m 2 ≈ 质量 m /kg ≈
Y型 J、J1、
Z 型
L推荐
L L L1
JMI1 25 80 6000 14 32 - J1型为27 Z1型为20 35 90 1 8.8 0.0007 1
16、18、19 42 30
20、22 52 38
JMI2 63 180 5000 18、19 42 - 30 45 100 1.4 9.5 0.001 1.3
20、22、24 52 38
25 62 44
JMI3 100 315 5000 20、22、24 52 - 38 50 120 1.87 11 0.0024 2.3
25、28 62 44
30 82 60
JMI4 160 500 4500 24 52 - 38 55 130 3.12 12.5 0.0037 3.3
25、28 62 44
30、32、35 82 60
JMI5 250 710 4000 28 62 - 44 60 150 4.32 14 0.0083 5.3
30、32、35、38 82 60
40 112 84
JMI6 400 1120 3600 32、35、38 82 82 60 65 170 6.88 15.5 0.0159 8.7
40、42、45
、48、50
112 - 84
JMI7 630 1800 3000 40、42 112 112 84 70 210 10.35 19 0.0432 14.3
45、45、50
、55、56
-
60 142 107
JMI8 1000 2500 2800 45、48 112 112 84 80 240 16.11 22.5 0.0879 22
50、55、56 -
60、63、65、70 142 107
JMI9 1600 4000 2500 55、56 112 112 84 85 260 26.17 24 0.1415 29
60、63、65
、70、71、75
142 - 107
80 172 132
JMI10 2500 6300 2000 63、65、70
、71、75
142 142 107 90 280 7.88 17 0.2974 52
80、85、90、95 172 - 132
JMI11 4000 9000 1800 75 142 142 107 95 300 10.49 19.5 0.4782 69
80、85、90、95 172 - 132
100、110 212 167
JMI12 6300 12500 1600 90、95 172 - 132 120 340 14.07 23 0.8067 94
100、110
、120 、125
212 167
JMI13 10000 18000 1400 100、110
、120、125
212 - 167 135 380 19.23 28 1.7053 128
130、140 252 202
JMI14 16000 28000 1200 120、125 212 - 167 150 420 30.01 31 2.6832 184
130、140、150 252 202
160 302 242
JMI15 25000 40000 1120 140、150 252 - 202 180 480 47.46 37.5 4.8015 263
160、170、180 302 242
JMI16 40000 56000 1000 160、170、180 302 - 242 200 560 68.09 41 9.4118 384
190、200 352 282
JMI17 63000 80000 900 190、200、220 352 - 282 220 630 101.3 47 18.3753 561
240 410 330
JMI18 100000 125000 800 220 352 - 282 250 710 161.4 54.5 28.2033 723
240、250、260 410 330
JMI19 160000 200000 700 250、260 410 - 330 280 800 79.3 48 66.5813 1267
280、300、320 470 380
